圓錐破碎機常用于二級破碎，在很多破碎案例中經常可以看到，圓錐破碎機型号多，用戶可以按需選擇，今天我們來介紹一下圓錐破碎機型号及參數。

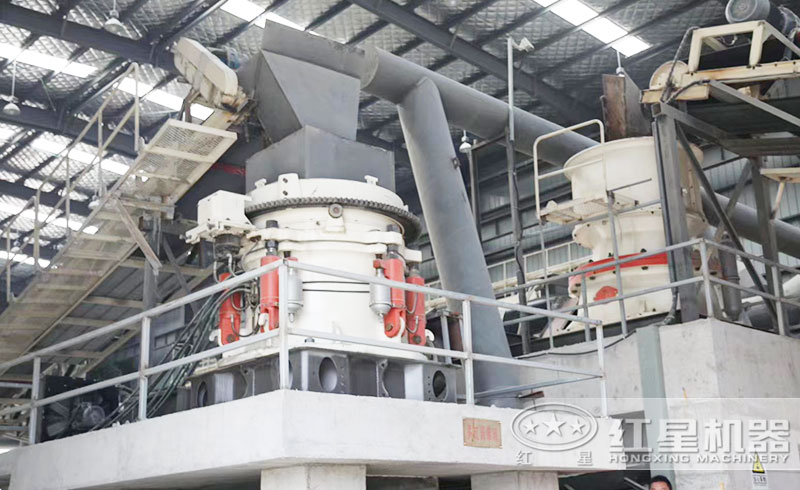

圓錐破現場

圓錐破碎機工作現場實拍

圓錐破碎機有哪些機型

破磨作業是礦山生産行業少不了的工作步驟，由于破碎機工作性質特殊，生産中元件損耗非常大，因此節能、降耗是破磨設備研究的主要方向，“多碎少磨”是節能、降耗的重要措施。圓錐破碎機的生産效率高，排料粒度小而均勻，可将礦石從350mm破碎到10mm以下的不同級别顆粒，可以滿足入磨粒度的需要，它可以加工高硬度金屬類礦石，再加上圓錐破産能高，單機時産可以達到2181噸，因此成為應用廣泛的二級破碎設備。

1單缸液壓圓錐破碎機

整機隻有一個液壓缸，集清腔、鎖緊、調節出料三種功能于一身，故障率更低，檢修更方便；

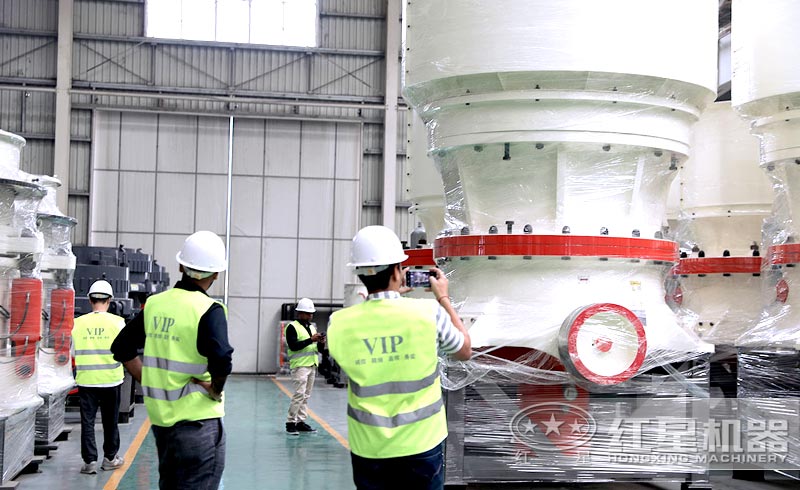

單缸圓錐破

單缸液壓圓錐破碎機

2多缸液壓圓錐破碎機

層壓破碎腔，出料粒型好，粒度均勻，呈立方體，能耗低；液壓潤滑組合式油站，體積小，接線簡單；

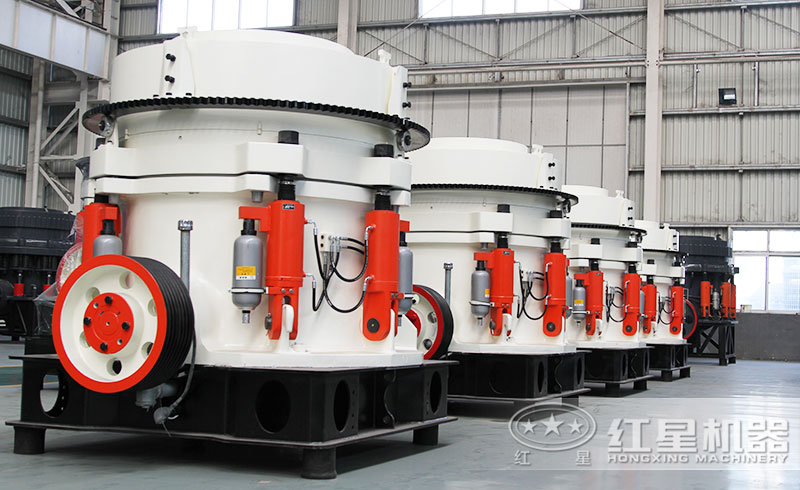

多缸液壓

多缸液壓圓錐破

3全液壓圓錐破碎機

保險缸過載保護和清腔功能自動控制除塵機構采用幹油密封，結構可靠，故障率低；

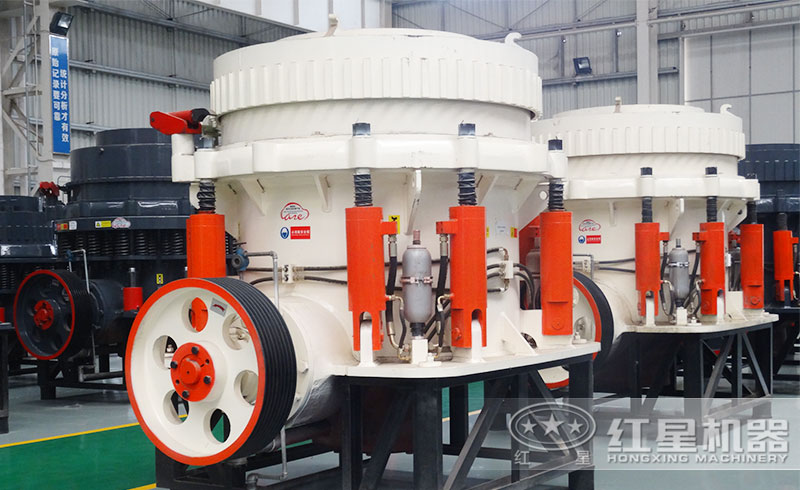

全液壓圓錐破

全液壓圓錐破碎機

4複合式圓錐破碎機（複合型圓錐破）

彈簧保險裝置，液壓清腔系統，減少停機時間，支持擠滿給料工作，襯闆磨損更均勻。

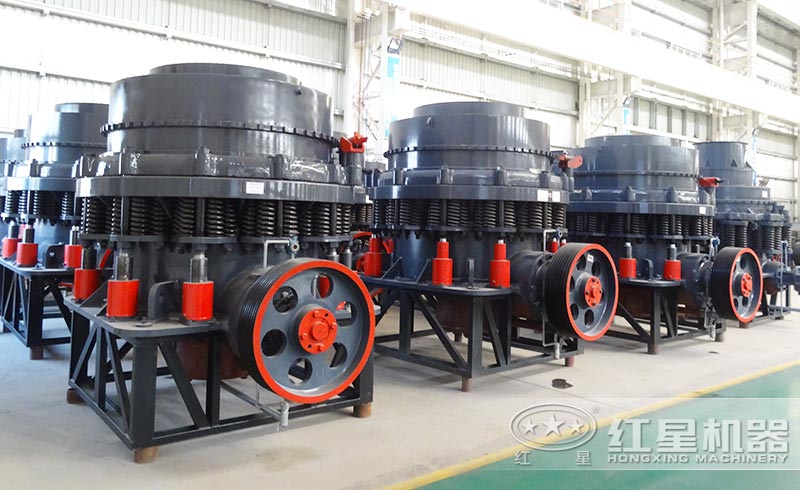

複合圓錐破

複合式圓錐破

圓錐破碎機常用機型參數概覽

随着科技發展，破碎機也在廣泛使用新結構、新材料、新工藝，正向着大型、可靠、節能、降耗和自動化方向發展。圓錐破碎機也是一樣，這樣一來，圓錐破可以滿足更多用戶的生産需求，這麼多機型，總能找到您心儀的那一台。我們為您提供圓錐破碎機常用機型參數，數據來自紅星機器，您可以作為購機參考。

SC單缸圓錐破中碎系列技術參數：

型号	腔型	給料口尺寸（mm）	最大進料尺寸（mm）	最小排料口尺寸（mm）	電機功率（kw）	處理能力（t/h）
SC100S	C1	240	175	22	90	85-170
SC100S	C2	200	160	19	90	70-130
SC160S	C1	360	290	25	160	125-345
SC160S	C2	300	240	22	160	108-305
SC250S	C1	450	360	35	250	265-524
SC250S	C2	400	320	29	250	225-448
SC315S	C1	560	450	41	315	349-1050
SC315S	C2	500	400	38	315	318-892
SC450S	C1	600	480	44	450	498-1500
SC450S	C2	480	385	41	450	454-1274

SC單缸圓錐破細碎系列技術參數：

型号	腔型	給料口尺寸（mm）	最大進料尺寸（mm）	最小排料口尺寸（mm）	電機功率（kw）	處理能力（t/h）
SC100	F1	150	120	10	90	45-135
	F2	90	70	10		43-118
	F3	50	40	6		25-40
SC160	F1	200	160	13	160	69-215
	F2	115	90	10		57-184
	F3	75	60	8		70-90
SC250	F1	240	190	16	250	116-396
	F2	140	110	13		97-346
	F3	70	55	9		90-251
SC315	F1	275	220	32	315	177-662
	F2	215	170	29		209-643
	F3	175	140	29		162-552
	F4	85	70	19		175-325
SC560	F1	300	240	22	560	448-1512
	F2	195	155	19		380-1373
	F3	90	70	13		357-912
SC750	F1	370	295	25	750	394-2181
	F2	300	240	19		342-2020
	F3	230	185	16		267-1814
	F4	120	95	13		248-1165
	F5	85	70	10		185-1170

注：産量根據不同物料，進料粒度等因素其結果将有所不同

型号	腔型	破碎錐大端直徑（mm）	給料口尺寸（mm）	最大給料尺寸（mm）	排料口調整範圍（mm）	處理能力（t/h）	電機功率（kw）	主機重量（t）
HPM200	C1	900	185	145	22	160~250	160	11
	C2		125	100	18	145~250
	C3		95	75	14	120~250
	F1		76	60	12	108~210
	F2		54	45	10	81~210

HPM300	C1	1100	235	190	26	230~445	220	20
	C2		211	170	20	200~445
	C3		150	120	16	180~445
	C4		107	85	14	160~220
	F1		53	40	12	140~220

HPM400	C1	1400	299	240	35	270~630	315	27
	C2		252	200	25	252~630
	C3		198	160	25	243~630
	C4		111	190	18	210~630
	F1		92	75	15	162~370
	F2		52	40	13	126~370
HPM500	C1	1500	335	270	38	365~790	400	40
	C2		286	230	30	328~790
	C3		204	165	22	280~790
	C4		133	105	20	202~450
	F1		95	75	16	175~450
	F2		52	42	8	158~450
HPM650	C1		328	262	30	386~790	500
	C2		279	225	25	348~790
	C3		196	175	20	300~790
	F1		106	85	13	280~530
	F2		52	42	9	220~530

HPM800	C1	2000	353	280	38	616~1100	630	70
	C2		297	240	38	522~1100
	C3		267	214	25	495~1100
	C4		219	175	22	380~1100
	F1		155	125	20	328~730
	F2		92	75	16	270~730

注：産量根據不同物料，進料粒度等因素其結果将有所不同

型号	腔型	破碎錐大端直徑（mm）	給料口尺寸（mm）	最大給料尺寸（mm）	排料口調整範圍（mm）	處理能力（t/h）	電機功率（kw）	主機重量（t）
GYS 300	C1	910	175	140	13-38	81-180	90	10
	C2		102	80	9-22	60-180
	F1		76	60	3-16	36-145
	F2		41	30	3-13	36-130
GYS 400	C1	1200	241	190	19-51	207-400	200	20
	C2		210	168	16-38	162-350
	C3		137	110	13-31	126-310
	F1		105	85	8-25	109-230
	F2		89	70	6-16	82-230
	F3		64	50	3-16	40-230
GYS 500	C1	1600	269	215	25-64	280-650	280	40
	C2		241	190	22-51	258-450
	C3		209	170	16-38	180-410
	F1		133	105	10-25	162-355
	F2		89	70	6-19	136-330
	F3		70	55	5-13	90-300

注：産量根據不同物料，進料粒度等因素其結果将有所不同

規格	型号	破碎錐大端直徑（mm）	給料口尺寸（mm）	最大給料尺寸（mm）	排料口調整範圍（mm）	處理能力（t/h）	電機功率（kw）	主機重量（t）
PSG 1300	1313	1295	137	110	13-31	109-181	160	23
	1321		210	170	16-38	132-253
	1324		241	190	19-51	172-349
	1306		64	50	3-16	36-163
	1308		89	70	6-16	82-163
	1310		105	85	8-25	109-227
