複合式破碎機工作原理及結構

複合式破碎機也叫複合式破碎機、立式複合破，對硬性物料有着效能高的破碎能力，特别是在機制砂石料和金屬礦石的應用中較為廣泛，也是各類砂石生産線中一種理想型二級破碎設備，接下來，紅星為您詳細介紹複合式破碎機，工作原理、性能、價格等等，并附上詳細的結構圖供大家參考。

複合式破碎機客戶來廠免費咨詢，直接選購、價格更實惠

可點擊在線免費咨詢來廠近距離參觀

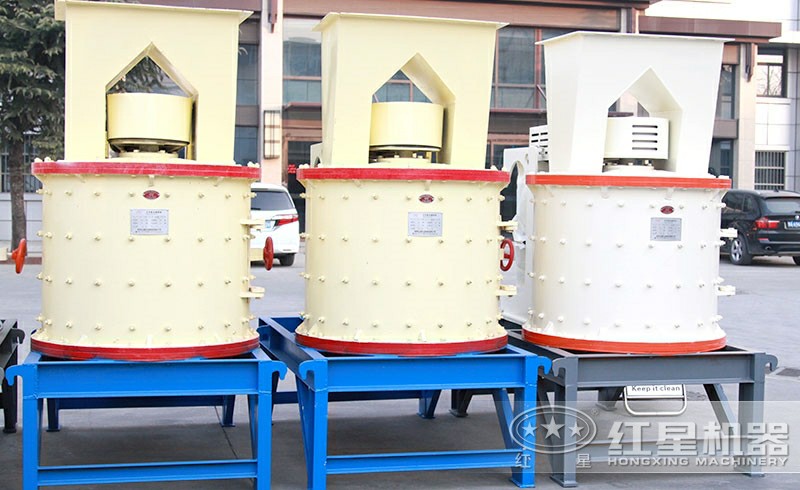

複合破碎機圖片

複合破碎機實拍圖

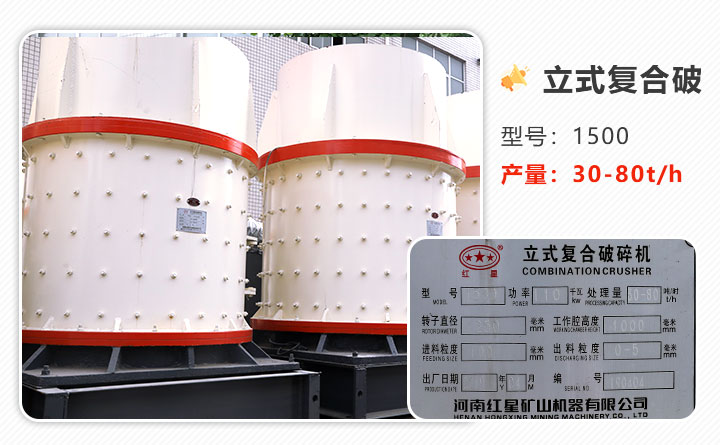

[1500複合破碎機](//biotao.shop/news/7049.html "1500複合破碎機")，産量30-80噸/小時

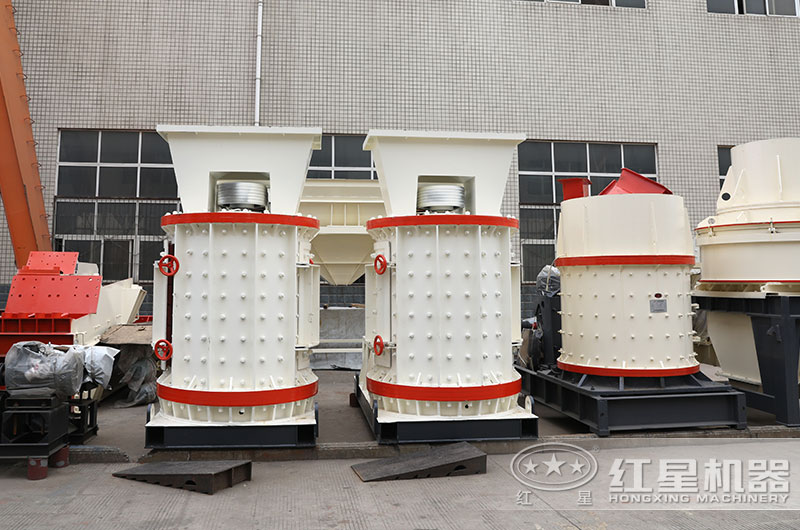

立式強力複合破，新款設備、産量高、節能環保

複合破碎機性能優勢

效能高高産：複合破碎機在運行中可以輕松處理中、高硬度石料，兼具了細碎和粗磨雙重功效，物料通過量大，通過速度快，并且采用石打石破碎原理，減少了破碎過程中的摩擦，破碎所得的成品粒度非常均勻，顆粒完整。

節能、省成本：适應能力強，受物料水分含量影響小，可以處理含水量較高石料，且不會出現堵塞，整個流程下來可以節能大概30%以上，節能降耗效果好，節省一筆投資成本。

綠色環保：複合破碎機采用特别結構設計，密封性能好，粉塵污染少，而且工作噪聲低于75分貝，守護綠水藍天，共赴綠色發展。

複合破碎機客戶現場實拍圖

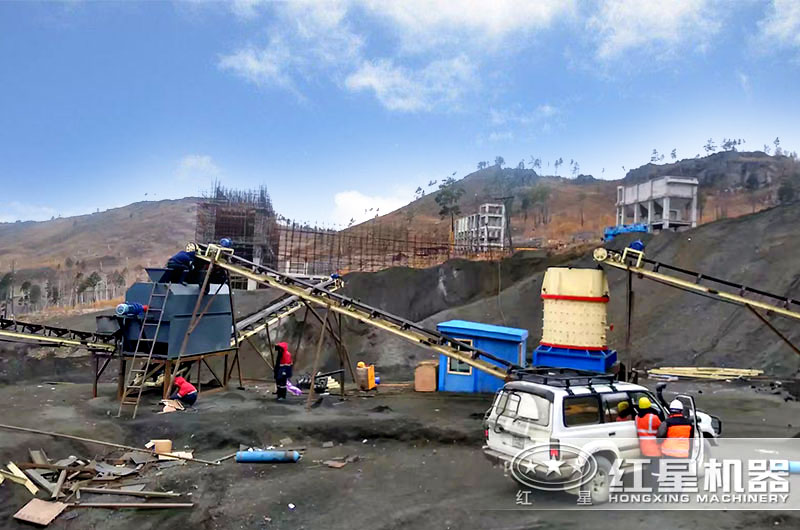

山西客戶現場，碎煤生産線

複合破碎機優惠報價單，随時了解

紅星機器廠家位于河南鄭州，成立近40年，先後成立了多家分廠，有大型的礦山設備生産、檢測地，以及齊全的大型機械生産設施，擁有專業的設備研發、生産團隊，設備的制造更走心，而且有專業人員的層層檢驗，合格的才能進入市場，設備質量可靠，同時紅星還是直銷型的企業，在選購設備時，跳過了很多複雜的中間環節，價格更優惠，歡迎大家前來咨詢選購。

選購一台複合破碎機多少錢，可點擊報價咨詢了解，随時有經理提供優惠報價單，也可以直接來到紅星廠區進行實地參觀、面對面選購，有專車接送。

用戶來廠參觀選購

下雨天也阻擋不了我們竭誠為您服務的心，24小時在線

複合破碎機發貨中，一次購6台設備

複合破碎機工作原理

塊狀礦石由進料鬥落入上破碎腔内上甩料盤上，借助甩料盤的離心力将物料抛向筒體的内壁，與安裝在内壁上的反擊闆猛烈碰撞，互相撞擊，使之破碎或産生大量發絲裂紋，接着物料進入錐形轉子腔後，在錐形空間呈螺旋狀下落，經沖壓、擠壓，使已有裂紋的礦石進一步被破碎，從而提高破碎效率。

然後從錐形轉子腔内落下的物料進入下破碎腔内，以借助甩料盤的離心力将物料進一步破碎成小顆粒，進入圓柱形轉子腔體内，對已被破碎的物料進行磨削，使物料進一步細碎，直到破碎成所要求的粒度。

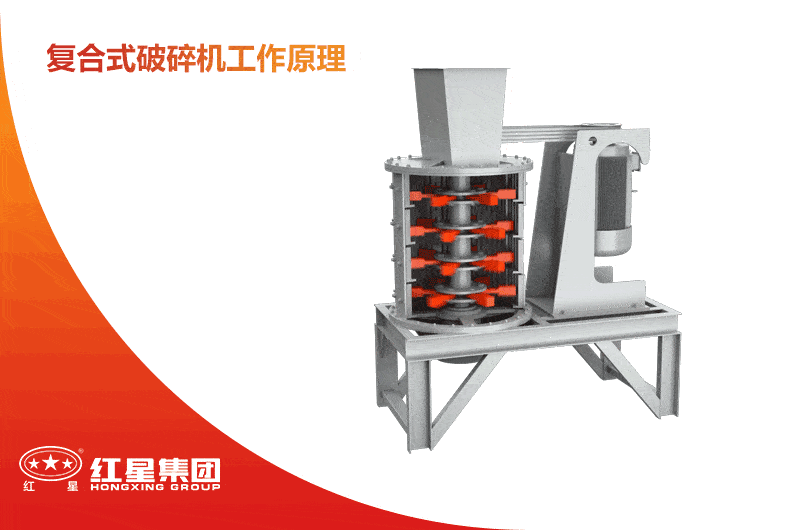

複合破碎機工作原理圖

複合式破碎機的結構

複合式破碎機結構如圖所示。

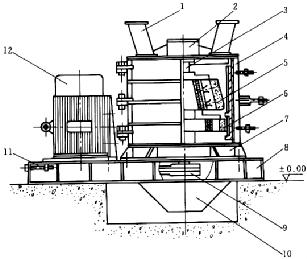

立式複合破碎機結構示意圖

1—進料鬥；2—機蓋；3—主軸；4—筒體；5—上轉子；

6—下轉子；7—底盤；8—機座；9—帶輪；

10—下料鬥；11—張緊裝置；12—電動機

機體内兩個破碎腔———上破碎腔和下破碎腔，上破碎腔内有錐形轉子，下破碎腔内有圓柱形轉子。

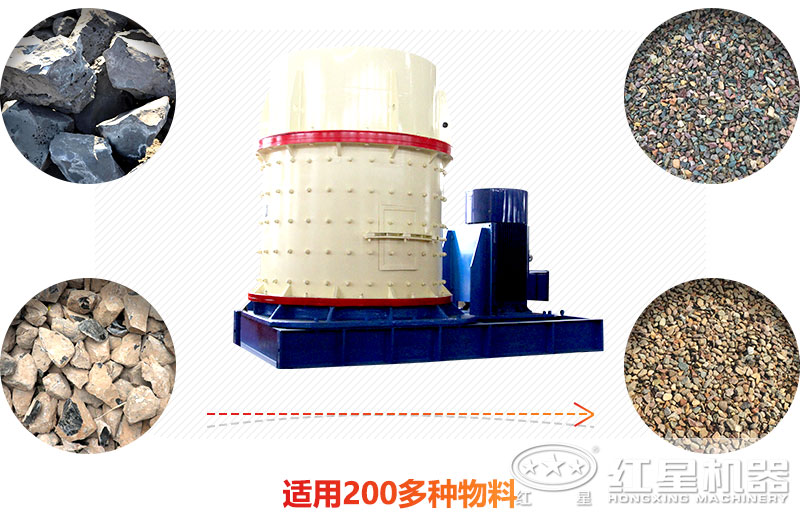

複合破碎機應用領域，成品粒型好

複合破碎機型号

規格	處理能力(t/h)	電機功率(kw)
800	5-15	4P 30
1000	10-30	4P 55
1250	17-60	6P 132
1500	25-80	8P 160
1750	30-100	8P 200

如果您有其他需求，或想配置全套生産線設備，可通過在線咨詢和留言提供您的信息，随時有專業人員為您免費選型、設計生産方案。
