石灰石破碎系統設計及選型-紅星機器

現在的中國經濟在飛速的發展，人們的生活水平也在逐步的提高，高樓大廈随時都有可能崛起，建築行業發展迅速，市場對于水泥的需求，越來越多，對質量的要求也越來越高。如何優化目前生産線的性能，提高産量和質量呢？就由紅星機器拿客戶的案例做分析。

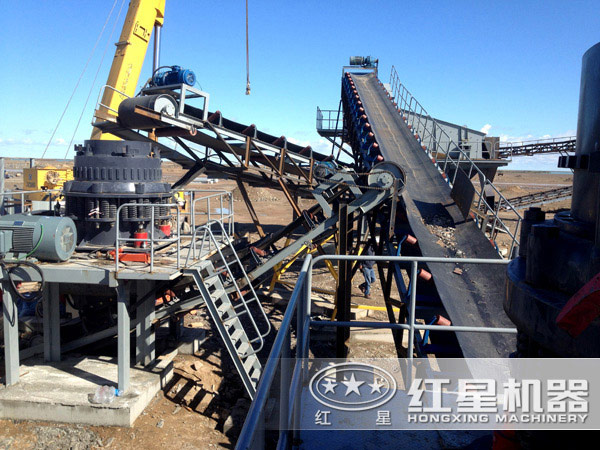

破碎生産線

一、破碎流程設計

石灰石破碎流程設計通常為兩種：單段與兩段破碎。随着燒成工藝技術裝備水平的提高，出現了生料供不應求局面，為滿足生産平衡提高生料磨機産量，往往采用減小入磨物料粒度的措施，于是在一些老企業出現了三段破碎工藝。從石灰石破碎系統設備和流程未來趨勢看，無疑是朝着設備大型化，流程單段化發展。在該廠設計方案決策時，并沒單純依靠流程的設備及投資對比結果，而是通過對水泥生産較好的廠家和設備制造廠家的考察，确定采用兩段流程方案，經過兩年的生産運行，該系統能夠滿足生産要求，達到了設計預期水平。該破碎系統流程如下圖所示。

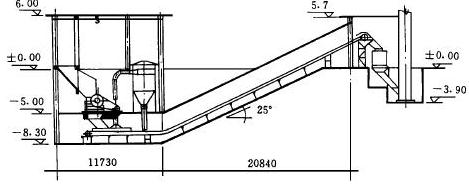

破碎流程

二、設備選型

雖然是兩段流程，但由于采用新設備，上述工藝流程在設計上有一定特色。傳統的兩段破碎設計模式存在一個顯著缺陷，系統土建造價較高，工藝線占地面積大，同時也影響生産線車間布置，因此該廠在設計上力争有所突破，系統産品粒度達到15mm以下，工藝線長度壓縮，盡量降低土建投資。設計在于輸送設備和二級破碎機的選型與布置上。

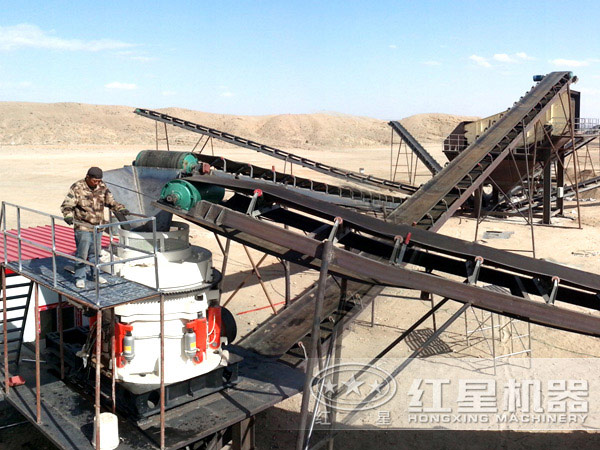

皮帶輸送機

1、輸送設備

大傾角皮帶輸送機是破碎系統中關鍵的設備，由于它的不可替換性，決定着設計選型不允許失誤，否則後果不堪設想。大傾角自問世以來，因其顯而易見的優勢，受到各行業的歡迎，尤其是老企業的改造擴建上，在水泥行業應用也有多年曆史，證明其技術成熟可靠。上述方案中用在一、二破之間，輸送量100t/h左右，石塊粒度130mm，所以在傾角設計上保守地定為25°，制造廠家針對這些特點，精心設計、加工，在兩年的生産運轉中，大傾角皮帶輸送機圓滿地完成着輸送石灰石作業，效果之好超出設計期望，整機運行平穩、可靠，從無發生大故障。現在看來，工藝設計的傾角仍可提高35°。據此計算，較通常皮帶走廊水平長度壓縮約23m，大幅降低土建投資。

2、二級破碎設備

該廠二級破碎設備選用紅星機器生産的錘式破碎機。該機體積小、運轉平穩、密封性好、工作噪音小、維護與修理簡便，優點是效能高、高破碎比，出料粒度正常情況下，完全達到設備指标，粉體居大部，粒度不超過15mm。目前國内的錘式破碎機存在一大通病，錘頭磨損快，使用壽命短，均達不到設備所設計的指标，但紅星機器設計的此款錘式破碎機采用優質耐磨材料，并經過先進技術加工制造而成，錘頭的磨損程度遠低于平均水平。可見，該廠破碎系統的平穩運行，與紅星錘式破碎機的選型也是脫不了幹系的。

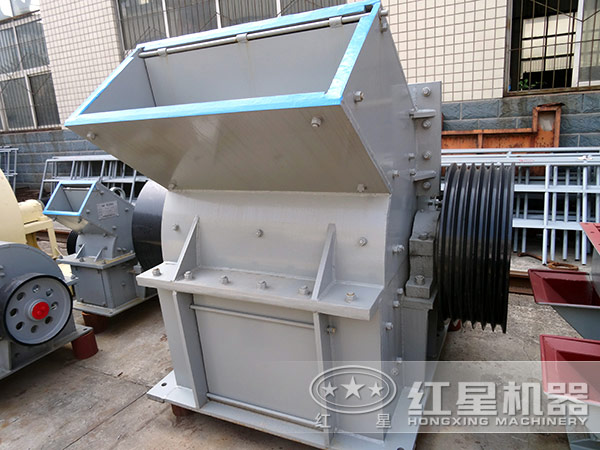

錘式破碎機
