淺談某鉛鋅選廠設備的選型與配置方案-紅星機器

合理的設備選型與配置方案是選廠順利投産且效能高達産的關鍵，因此，選廠在對選礦工藝流程确定之後，會謹慎的對選礦設備進行選型，且在配置上确定出方案。某鉛鋅選廠在這方面做的非常好，使得投産後取得了較好的選礦指标，獲得了較好的經濟收益。下面，就該廠的設備選型和配置方案做出淺談。

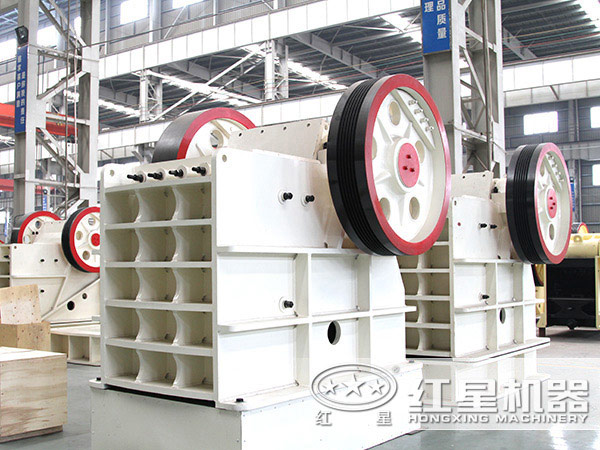

颚式破碎機

一、選礦工藝流程

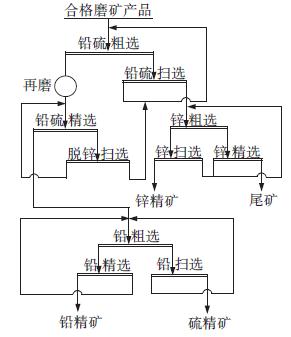

通過對原礦性質考察及試驗研究，确定選礦工藝流程如下圖所示。

鉛鋅選礦工藝

二、主要設備的選擇

1、設備選擇原則

設備選擇的正确與否是選礦廠能否順利投産的關鍵，因此設備選擇的原則是國内生産的技術先進且已生産證明穩定可靠的設備。中國尚不能制造或設備質量不過關的關鍵設備則從國外引進或合作制造，以确保整個工程的質量和投産後正常持續效能高生産。按照這個原則整個選礦廠的設備選擇進行了多方案比較，确保了所選設備的先進性。

2、碎磨設備的選擇

為了貫徹"多碎少磨"的設計原則，經過多方案比較，中碎采用颚式破碎機，細碎采用圓錐破碎機，篩分采用圓振動篩，一段磨礦采用格子型球磨機，一段磨礦分級采用了沉沒式雙螺旋分級機。根據生産經驗，防止過磨，再磨采用了格子型球磨機，再磨分級采用了旋流器組。各設備均由河南紅星機器購進，有效地保證了破碎細度，達到了"多碎少磨"節能的要求，在保證設備高技術性能的前提下，有效降低了設備投資。實踐證明碎磨設備的選擇完全能滿足所設計的破碎粒度和磨礦細度。

3、選别及脫水設備的選擇

選别及過濾設備經方案比較後分别選用了浮選機和陶瓷過濾機。自吸式浮選機比充氣式浮選機綜合能耗降低5%以上，設備台數更少。陶瓷過濾機比闆框壓濾機投資少，能耗更低。這些大型效能高設備的選用，使選礦廠管理更加方便，生産成本更低，顯著提高了企業的經濟效益，并為選礦廠順利投産提供了保證。

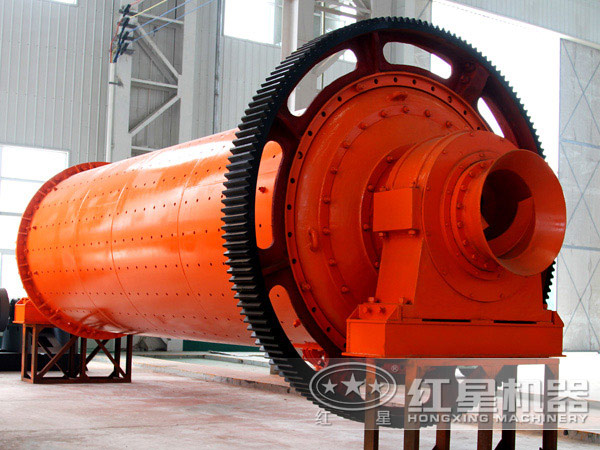

球磨機

三、配置

1、總體方案的優化

該選礦廠位于山坡上，總體采用台階式布置方式，整個廠區分為5個台階，高差控制在10m以内，尾礦庫在選礦廠下遊方向布置，廠房内部和廠房間主礦漿以及尾礦輸送全部實現了自流。考慮地形特點，盡可能減少占地，減少粉塵污染，設計采用粉礦倉而不是粉礦堆。

2、廠房配置特點

碎磨流程采用中碎前帶有預先篩分的工藝流程。中碎颚式破碎機給料設備采用棒條式振動給料機，此設備兼有篩分和給料的功能，從而省去一台預先篩分振動篩和一台帶式輸送機，篩分廠房配置更加緊湊，占地更少。實際生産表明，棒條式振動給料機能預先篩分掉原礦中絕大部分粉料，有效減小中碎颚式破碎機負荷，使中碎排礦粒度更小。粉礦倉的配置采用兩個直徑10m的圓形礦倉，礦倉頂部水平布置一條可逆皮帶，這樣通過生産調度可實現同一套破碎篩分設備分别處理企業自有礦山出礦和民采礦點出礦。設備利用率實現更大化。

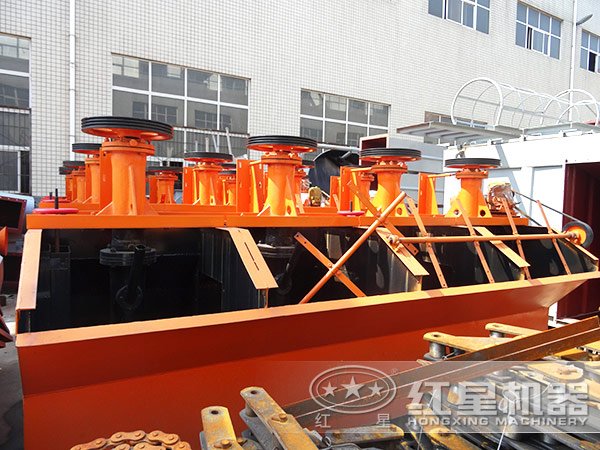

浮選機
