直線振動篩

我公司生産的ZSG系列直線振動篩具有穩定可靠、消耗少、噪音低、壽命長、振型穩、篩分效率高等優點，是一種效能高新型的篩分設備，該振動篩廣泛用于礦山、煤炭、冶煉、建材、耐火材料、輕工、化工等行業。

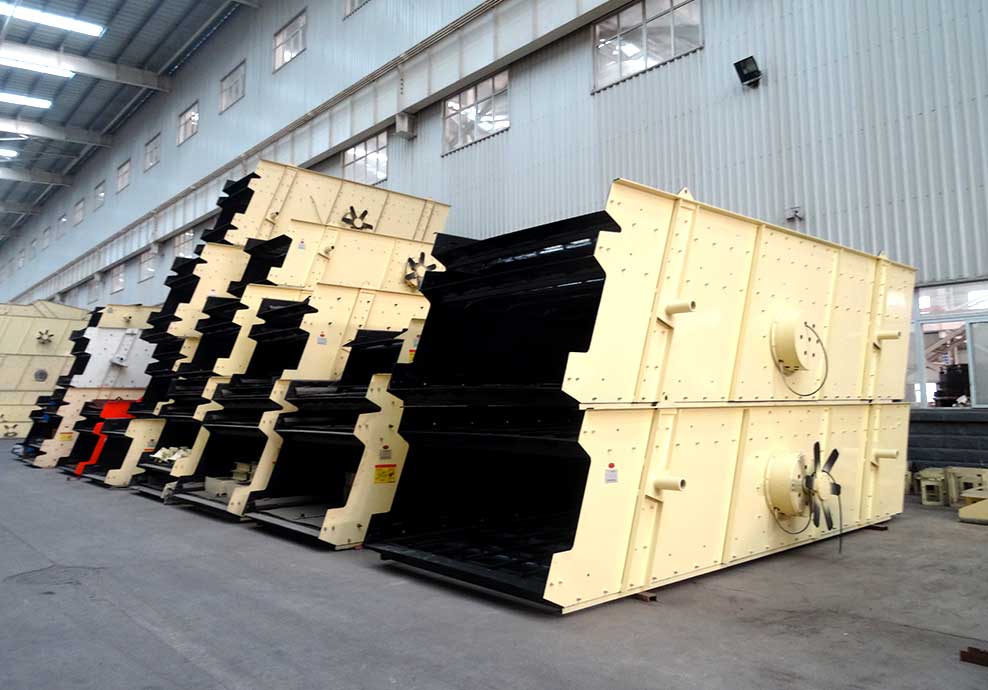

直線振動篩圖片

直線振動篩工作原理

直線振動篩也是采用慣性激振器來産生振動的，直線振動篩振源有電動機帶動激振器，激振器有兩個軸，每個軸上有一個偏心重（圖2-1），而且以相反方向旋轉，故又稱雙軸直線振動篩，由兩齒輪齧合以保證同步。當兩個帶偏心重的圓盤轉動時，兩個偏心重産生的離心力F，在x 軸的分量互相抵消，在y軸的分量相加，其結果在y軸方向産生一個往複的激振力，使篩箱在y 軸方向上産生往複的直線軌迹振動。

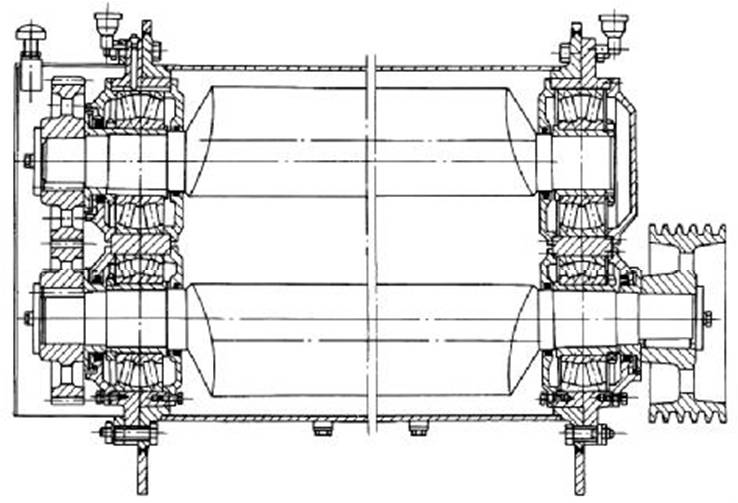

圖 2-1 直線振動篩筒式激振器

當直線振動篩振源采用振動電機時，必須布置二台，其軸線與直線振動篩縱向軸線方向一緻（不平行，具有一夾角）。二台振動電機對稱布置在篩箱的上方、下部和兩側均可以。其直線振動篩工作原理可以參見圖2-2。詳細參考直線振動篩網

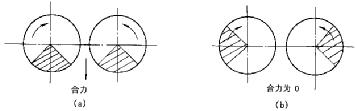

圖 2-2 直線振動篩工作原理示意圖
（a）合力大；（b）合力為0

直線振動篩的篩面傾角通常在8°以下，篩面的振動角度一般為45°，篩面在激振器的作用下作直線往複運動。顆粒在篩面的振動下産生抛射與回落，從而使物料在篩面的振動過程中不斷向前運動。物料的抛射與下落都對篩面有沖擊，緻使小于篩孔的顆粒被篩選分離。篩子的篩分效率及生産能力（處理量）同篩面的傾角、篩面的振動角度、物料的抛射系數有關。為了保證篩分效率高、篩子的生産量大，必須選擇合适的Ky（抛射系數）值，同圓振篩選定Ky值的方法相同。圖2-3為 直線振動篩工作原理圖，篩面上的顆粒産生抛射條件是由aygcosβ令這時的角φ為開始抛射角φl，則

直線振動篩性能優勢

直線振動篩具有能耗低、效率高、結構簡單、易維修、全封閉結構無粉塵溢散的特點。

篩分目數400目，可篩分出4種不同粒度的物料，篩機設計，精巧和容易裝配，一人即可操作篩機。

較大篩選面積和效能高益處理能力，特别之篩網結構設計，方便和快速更換篩網，其母網完全支撐細網，因此細網可獨得較長之壽命，而降低細網耗材使用，可降低諸多成本。

直線振動篩用戶現場拍攝圖

直線振動篩優惠報價

紅星機器專業礦山設備生産廠家，曆經幾十載，走心制造高品質設備，設備定價合理，可以選擇線上、線下兩種模式購買，不存在中間商和多餘環節，具體直線振動篩優惠報價可随時點擊在線詢價，都有專門負責設備的經理介紹，而且紅星有專業團隊免費到生産現場配合生産線安裝、調試，節省不少成本。

紅星機器車間實拍圖

紅星售後服務

直線振動篩價格詳細咨詢：+852-60263909

河南直線振動篩生産廠家地址：鄭州-國家高新技術産業開發區檀香路8号

直線振動篩 技術參數

型号	篩面 規格	篩面 層數	篩孔 尺寸	進料 粒度	處理量	電機 功率	總重量	振動頻率	雙振幅	篩面 傾角	外形尺寸
	（長×寬）(mm)	層	(mm)	(mm)	(t/h)	(kw)	(kg)	(hz)	(mm)	(°)	長×寬×高(mm)
ZSG1237	3700×1200	1	4-50	≤200	10-100	5.5×2	2250	16	6-8	15	3800×2050×1920
2ZSG1237	3700×1200	2	4-50	≤200	10-100	5.5×2	3345	16	6-8	15	3800×2050×2200
ZSG1443	4300×1400	1	4-50	≤200	10-150	5.5×2	4100	16	6-8	15	4500×3040×2500
2ZSG1443	4300×1400	2	4-50	≤200	10-150	5.5×2	4900	16	6-8	15	4500×3040×2700
3ZSG1443	4300×1400	3	4-50	≤200	10-150	5.5×2	5870	16	6-8	15	4500×3040×2820
2ZSG1548	4800×1500	2	5-50	≤200	15-200	7.5×2	5836	16	8-10	15	4800×3140×2814
3ZSG1548	4800×1500	3	5-50	≤200	15-200	7.5×2	6900	16	8-10	15	4799×3140×3014
2ZSG1848	4800×1800	2	5-50	≤300	50-500	7.5×2	6489	16	8-10	15	4799×3440×2814
3ZSG1848	4800×1800	3	5-50	≤300	50-500	7.5×2	7750	16	8-10	15	4799×3440×3014
4ZSG1848	4800×1800	4	5-50	≤200	50-500	11×2	8300	16	8-10	15	4799×3440×3503
2ZSG1860	6000×1800	2	5-150	≤300	80-600	11×2	9950	16	8-10	15	6000×3440×3326

作者：紅星機器 發布時間：2016-08-23 17:32:00 更新時間：2021-01-29 08:24:56
