颚式破碎機的類型和構造

颚式破碎機是一種出現較早的設備，該設備具有構造簡單，工作可靠，制造容易，維修方便等優點，到目前為止，在破碎設備中也具有舉足輕重的地位。颚式破碎機的應用範圍廣泛，大多用來堅硬或中硬礦石進行粗碎和中碎。颚式破碎機可以分為以下兩大類：

1）動鄂作簡單擺動的雙肘闆機構（所謂簡擺式）的颚式破碎機；

2）動鄂作複雜擺動的單肘闆機構（所謂複擺式）的颚式破碎機。近年來，液壓技術在碎礦設備上得到應用，出現了液壓颚式破碎機。

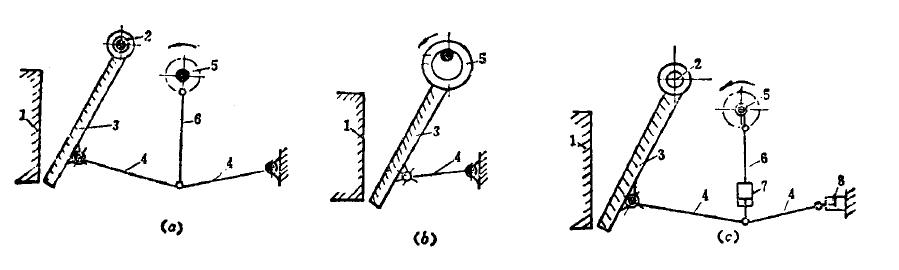

（a）-簡擺鄂式破碎機；（b）-複擺鄂式破碎機；（c）-液壓鄂式破碎機
1-固定額闆；2-動鄂懸挂軸；3-可動鄂闆；4-前（後）推力闆；5-偏心軸；
6-連杆；7-連杆液壓油缸；8-調整液壓油缸

可動鄂闆的運動是借助連杆、推力闆機構來實現的。它是由飛輪7、偏心軸8、連杆9、前推力闆和後推力闆13組成。飛輪分别裝在偏心軸的兩端，偏心軸支承在機架側壁的主軸承中，連杆上部裝在偏心軸上，前、後推力闆的一端分别支承在連杆下部兩側的肘闆支座14上，前推力闆的另一端支承在動鄂下部的肘闆支座中，後推力闆的另一端支承在機架後壁的肘闆支座上。當電動機通過皮帶輪帶動偏心軸旋轉時，使連杆産生運動。連杆的上下運動，帶動推力闆運動。由于推力闆的運動不斷改變傾斜角度的結果，于是可動鄂闆就圍繞懸挂軸作往複運動，從而破碎礦石。當動鄂向前擺動時，水平拉杆通過彈簧10來平衡動鄂和推力闆所産生的慣性力，使動鄂和推力闆緊密結合，不緻于分離。當動鄂後退時，彈簧又可起協助作用。

飛輪由于颚式破碎機是間斷工作的，即有工作行程和空轉行程，所以，它的電動機的負荷極不均衡。為使負荷均勻，就要在動鄂向後移動（離開固定鄂闆）時，把空轉行程的能量儲存起來，以便在工作行程（進行破碎礦石）時，再将能量全部釋放出去。利用慣性的原理，在偏心軸兩端各裝設一個飛輪就能達到這個目的。為了簡化機器結構，通常都把其中一個飛輪兼作傳遞動力用的皮帶輪。對于采用兩個電動機分别驅動的大型颚式破碎機，兩個飛輪都制成皮帶輪，即皮帶輪同時也起飛輪作用。

偏心軸或主軸它是破碎機的重要零件，簡擺颚式破碎機的動鄂懸挂軸又叫心軸。偏心軸是帶動連杆作上下運動的主要零件，由于它們工作時承受很大的破碎力，一般都采用優質合金鋼制作。根據我國資源狀況，大型颚式破碎機的偏心軸以采用錳钼釩、錳钼硼和鉻钼等合金鋼較為合适。小型颚式破碎機則采用45号鋼制造。偏心軸應進行調質或正火熱處理，以提高強度和耐磨性能。主軸一般采用45号鋼材。

連杆隻有簡擺颚式破碎機才有，它是由連杆體和連杆頭組成。由于工作時承受拉力，故用鑄鋼制作。連杆體有整體的和組合的兩種，前者多用于中、小型颚式破碎機，後者主要用于大型颚式破碎機。為了減少連杆的慣性作用，應力求減輕連杆體的重量，所以，中、小型颚式破碎機一般采用"工"字、"十"字形斷面結構，而大型颚式破碎機則采用箱形斷面形式。對于液壓颚式破碎機來講，連杆體内還裝有一個液壓油缸（活塞），在機器超負荷時起保險作用。

推力闆又名肘闆，它既是向動鄂傳遞運動的零件，又是破碎機的保險裝置。推力闆在工作中承受壓力，一般采用鑄鐵整體鑄成，也有鑄成兩塊，再用鉚釘或螺栓聯接起來的。推力闆的兩端部（肘頭）磨損嚴重。為了增加肘頭的耐磨性，有時将肘頭與推力闆分開制造，而且肘頭部分應作冷硬處理，但是改變他們的結構形式，如采用滾動接觸，以利于形成潤滑油膜，減少磨損。

調整裝置它是破碎機排礦口大小的調整機構。随着破碎機齒闆的磨損，排礦口逐漸增大，破碎産品粒度不斷變粗。為了保證産品粒度的要求，必須利用調整裝置，定期地調整排礦口尺寸。

颚式破碎機的排礦口調整方法主要有三種形式：

1）墊片調整。在後推力闆支座和機架後壁之間，放入一組厚度相等的墊片。利用增加或減少墊片層的數量，使破碎機的排礦口減小或增大。這種方法可以多級調整，機器結構比較緊湊，可以減輕設備重量，但調整時一定要停車。大型颚式破碎機多用這種調整方法。

2）楔塊調整。借助後推力闆支座與機架後壁之間的兩個楔塊的相對移動來實現破碎機排礦口的調整。轉動螺栓上的螺帽，使調整楔塊沿着機架的後壁作上升或下降移動，帶動前楔塊"向前或向後移動，從而推動推力闆或動鄂，以達到排礦口調整的目的。此法可以達到無級調整，調整方便，節省時間，不必停車調整，但增加了機器的尺寸和重量。中、小型颚式破碎機常常采用這種調整裝置。

颚式破碎機采用液壓保險裝置，既可靠安全，又易于排除故障。這種破碎機的連杆上裝有一個液壓油缸和活塞，油缸與連杆上部聯接，活塞與推力闆支座銜接。正常工作時，油缸内充滿壓力油，活塞和油缸相當于一個整體連杆。當破碎腔進入非破碎物體時，連杆受力迅速增大，油缸内油壓突然增高，推開液流閥，壓力油被擠出，活塞與油缸松開。此時，連杆油缸雖然仍随偏心軸的轉動而上下運動，但連杆活塞不動，故推力闆和動鄂亦不擺動，起到保險裝置的作用。随着液壓技術的不斷發展，這種破碎機必将獲得廣泛應用。

值得注意的是，采用連杆頭上的螺栓或飛輪上的銷釘（鍵），作為颚式破碎機的保險裝置是不夠合适的。
