細碎颚式破碎機的結構及工作原理-紅星機器

細碎颚式破碎機是一種新結構的颚破機，是對簡擺型颚式破碎機結構的進行了改進的機型，它采用有數個動颚及數個偏心柱組成的偏心軸結構。這種破碎機适用于中、小型礦山、建材、築路、矽酸鹽和化學工業等部門破碎物料。破碎給料粒度不大于120mm，抗壓強度不超過250Mpa 的礦石和岩石。

細碎颚式破碎機的應用領域廣泛

細颚式破碎機主要由機架、動颚、偏心軸、定颚闆、襯闆等零部件組成。它的工作原理是：電動機通過皮帶驅動偏心軸轉動，從而使動颚按照已調整好的軌迹運動，使破碎機腔内物料破碎，經破碎後的物料借助物料的自重由排料口排出。

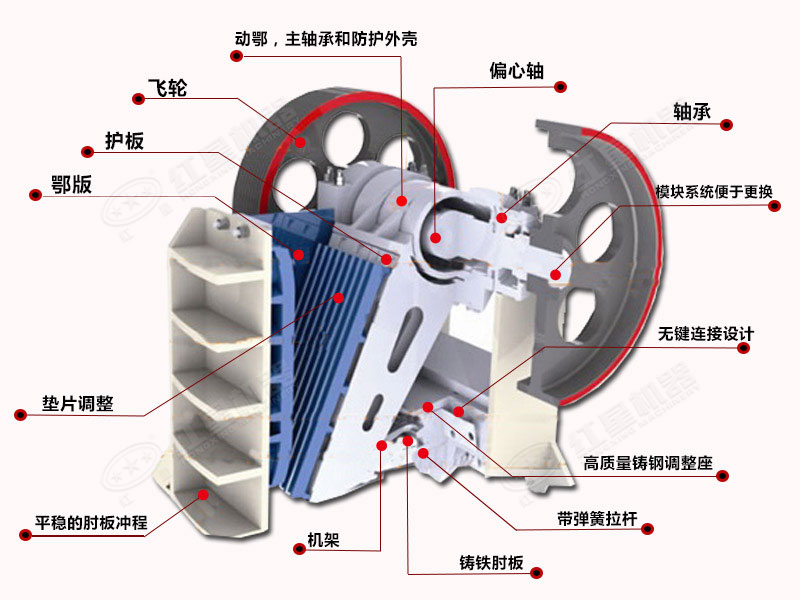

細颚式破碎機的結構剖析

機架為電焊焊結件，定颚闆借助兩塊側護闆，固定在機架前壁上，它可以防護機架不被磨損，動颚襯闆被裝在動颚上，它起到保護動颚不被磨損的作用，當襯闆一端磨損後，可調頭使用另一端。

細颚式破碎機的動颚、動颚襯闆共有兩套，它們是并排排列的。動颚懸挂在偏心軸上，偏心軸的偏心部分也分為兩段，其偏心距相同，偏心方向相反，每件動颚在偏心軸的作用下分别向定颚運動。

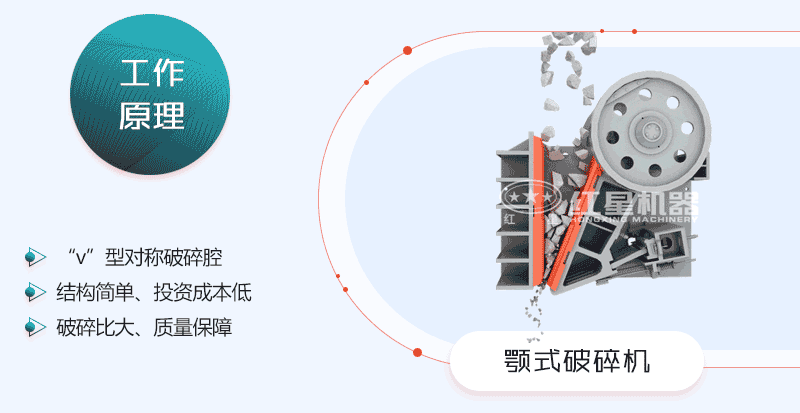

細碎颚式破碎機的工作原理

調整座可在機架兩側的滑槽中前後移動，調整座及機架後壁之間有兩組調整墊片，調整壓緊螺栓可以起到頂起動颚又壓緊墊片的作用。通過調整墊片的厚度可調整排料口的寬度，獲得産品所需的粒度。

推力闆有兩種，它除起支承動颚使其按一定軌迹動作外，當破碎腔内進入不能破碎的外來異物而使載荷劇增時，即通過推力闆斷裂切斷載荷，防止損壞機器而起到保護作用。

拉緊彈簧也有兩件，分别安裝在兩個動颚的下部和調整座相連，以保證颚式破碎機整個機構的緊密結合，并部分地平衡在動颚與推力闆工作時産生的慣性力。破碎機工作時，彈簧預壓力不宜過大，隻要能消除推力闆與動颚、調整座之間沖擊響聲即可。

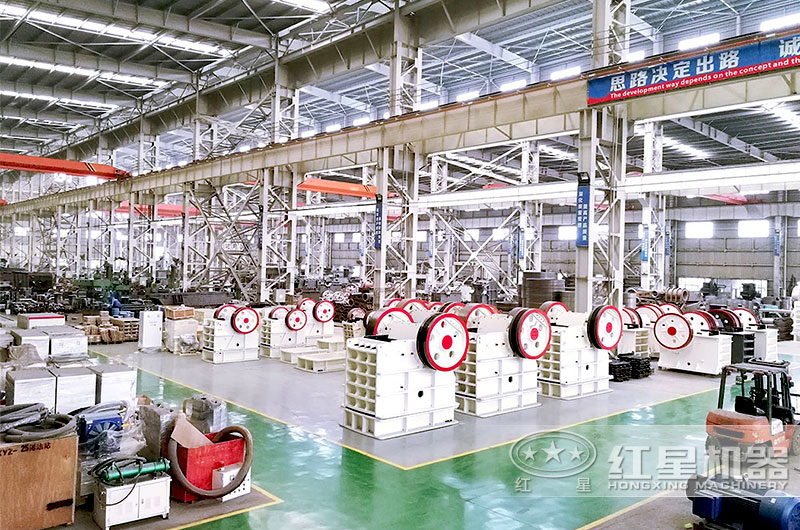

紅星機器細碎颚式破碎機車間實拍

紅星的細碎颚式破碎機質量好，性能優良，而且廠家直銷，出廠價售賣，價格實惠、合理，如果您有購買意向的話，可以點擊在線獲取優惠報價。
